微波真空干燥机结构简图

2022-07-27
1879次

微波真空干燥机结构简图

微波真空干燥机主要有三种设计的结构:

第一种是小型的转盘式设计:

这一款转盘式设计的微波真空干燥机体积小,单层转盘,可以用于小批量的产品干燥,也可以用于实验室的实验烘干。其工作原理是在一个不锈钢结构的箱内安装一个转盘,在转盘上放置物料,然后抽真空,开微波进行干燥。设备带有温度检测系统,真空检测系统,多阶段控制,功率和时间可调。

主要由以下几个部分组成:

●设备外框支架、真空泵机组、微波电源、微波磁控管、转盘电机、物料盘、微波真空干燥箱、物料进出门、监视器、触摸屏控制系统、排热系统等。

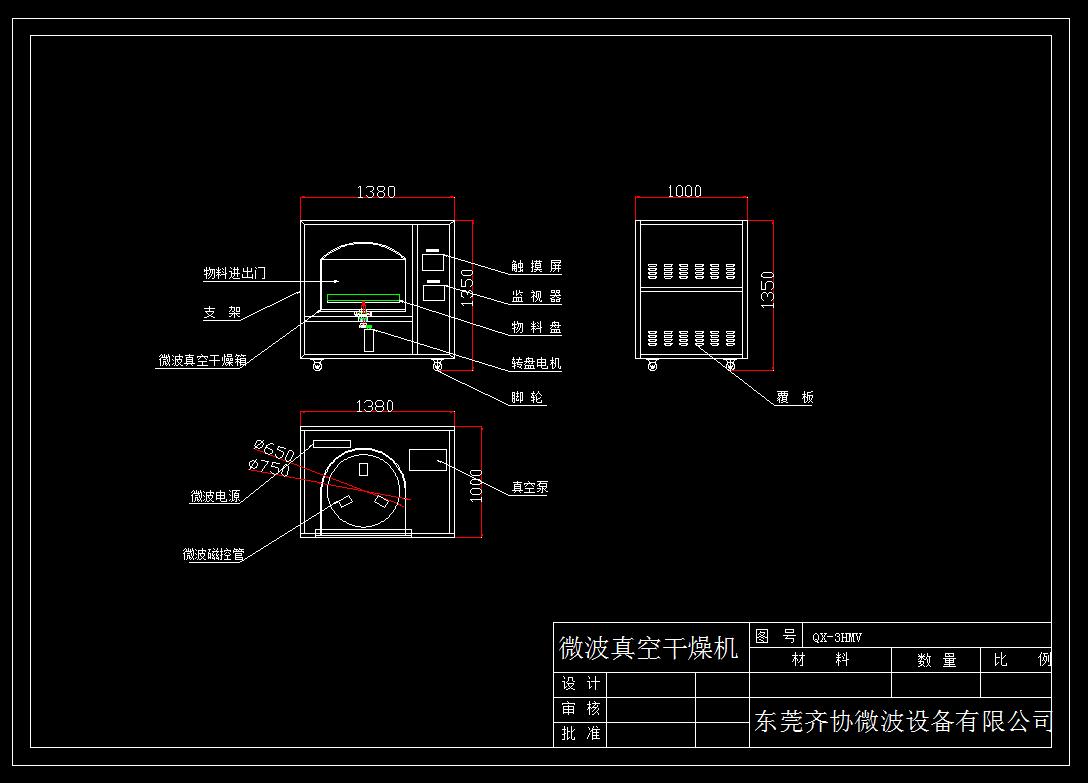

 转盘式微波真空干燥机结构图如下:

 第二种微波真空干燥机是属于吊篮式的设计结构,里面可以放一组或者两组吊篮系统,整天铺料面积有6.5平方米。

工作原理是在一个卧式的不锈钢罐上安装微波系统,在罐体两侧安装轴承座,横穿一条轴转动,吊篮框固定在轴上面转动,物料盘放置在吊篮框里面转动。在抽真空的时候开微波进行对物料加热干燥。整机系统采用触摸屏控制,可以设置6个阶段的微波功率选择,真空度选择,温度选择控制。

主要组成系统有:

微波真空干燥罐、抽真空系统、触摸屏控制系统、监视器、吊篮轴、吊篮转动电机、物料进出门、观察窗口、自动排水系统、水冷却系统、吊篮系统、物料盘、冷凝器系统等。

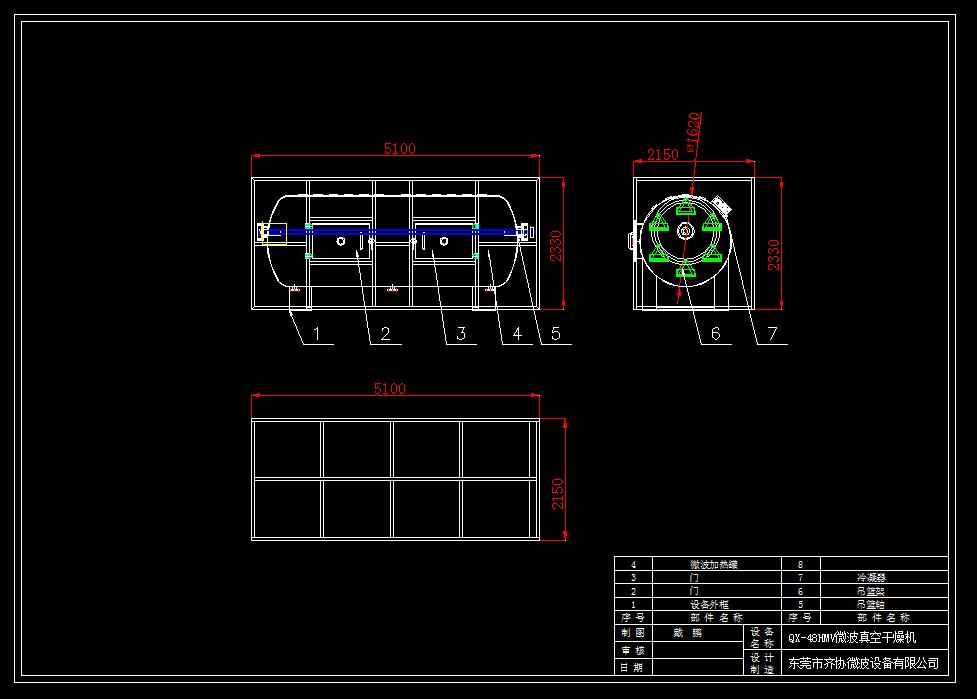

 吊篮式微波真空干燥机的结构图如下:

第三种设计的微波真空干燥机结构是属于输送带输送类型的微波真空干燥设备。

工作原理是在一个长长的隧道式的真空干燥箱内安装一条输送带,输送带可以是特氟龙布面输送带,也可以是工程塑料链板输送带,采用布面输送带的时候可以将物料直接放置在输送带上面进行干燥。采用链板输送带的时候就需要将物料放置在物料盘里面,再放到输送带上进行干燥,输送带在微波真空烘干箱内往返运动,增加物料吸收微波的均匀性。

这种设计可以用于物料比较多的产品,铺料面积可以达到20平方米以上。前后双开门设计,前后都可以进出物料。

主要组成系统有:

微波真空干燥箱、抽真空系统、触摸屏控制系统、监视器、皮带输送系统、传送带转动电机、物料进出门、观察窗口、自动排水系统、水冷却系统、输送带、物料盘,冷凝器系统。

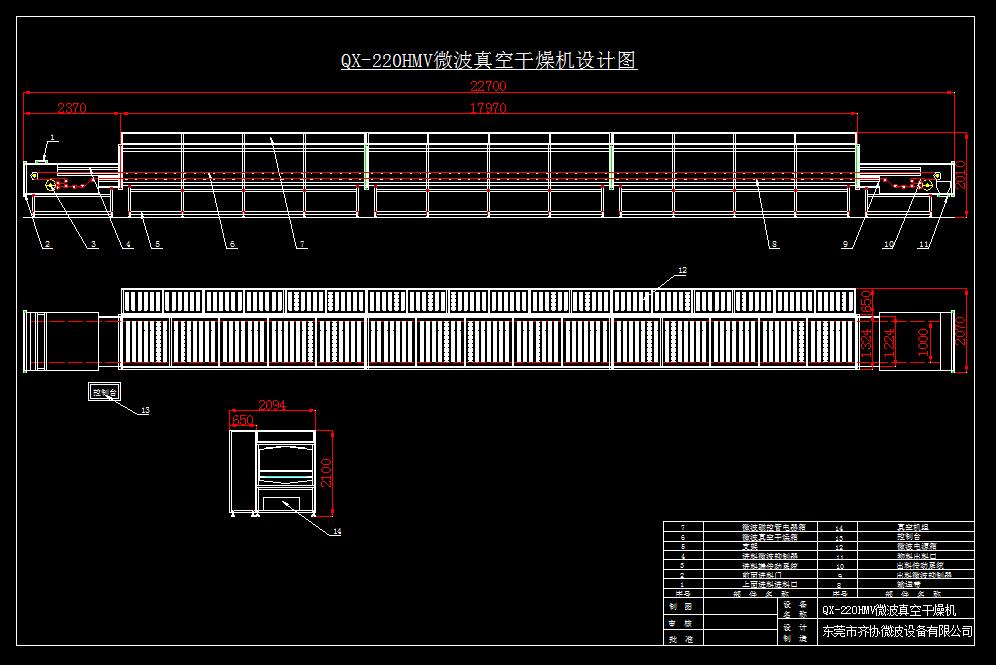

输送带输送类型的微波真空干燥机结构图如下:



东莞市齐协微波设备有限公司专业生产定做各种规格微波真空干燥机:有吊篮式微波真空干燥设备,内循环输送带微波真空烘干设备,箱式转盘微波真空烘干箱;整体设备是不锈钢制造,自动化控制,欢迎定制,咨询电话:13544892266 ,戴先生。
